Vous avez un plan d'arpenteur en CAD avec des points géolocalisés . Comment faire une surface topographique à l'intérieur de Revit qui se situera exactement au bon endroit?

"Facile, tu n'as qu'à importer les points", vous me diriez-vous?

Sachez que Revit ne gère pas les "grandes" distances. Nous parlons ici de distance des points par rapport au point d'origine 0,0,0 Autocad.

De plus, si vos points arpentés sont à plat (car il arrive souvent que l'arpenteur attribut une valeur en Z aux points, mais que tout cela se situe sur un seul plan), oubliez l'importation des points, car tout sera plat.

Pour y remédier :

1- faire une extraction des points en CAD et de leurs valeurs x,y et "z"  (sous Autocad ou Dynamo) en format .csv. Le "z" ici n'est pas la hauteurs des points, mais bien la valeur à l'intérieur du texte qui nous intéresse.

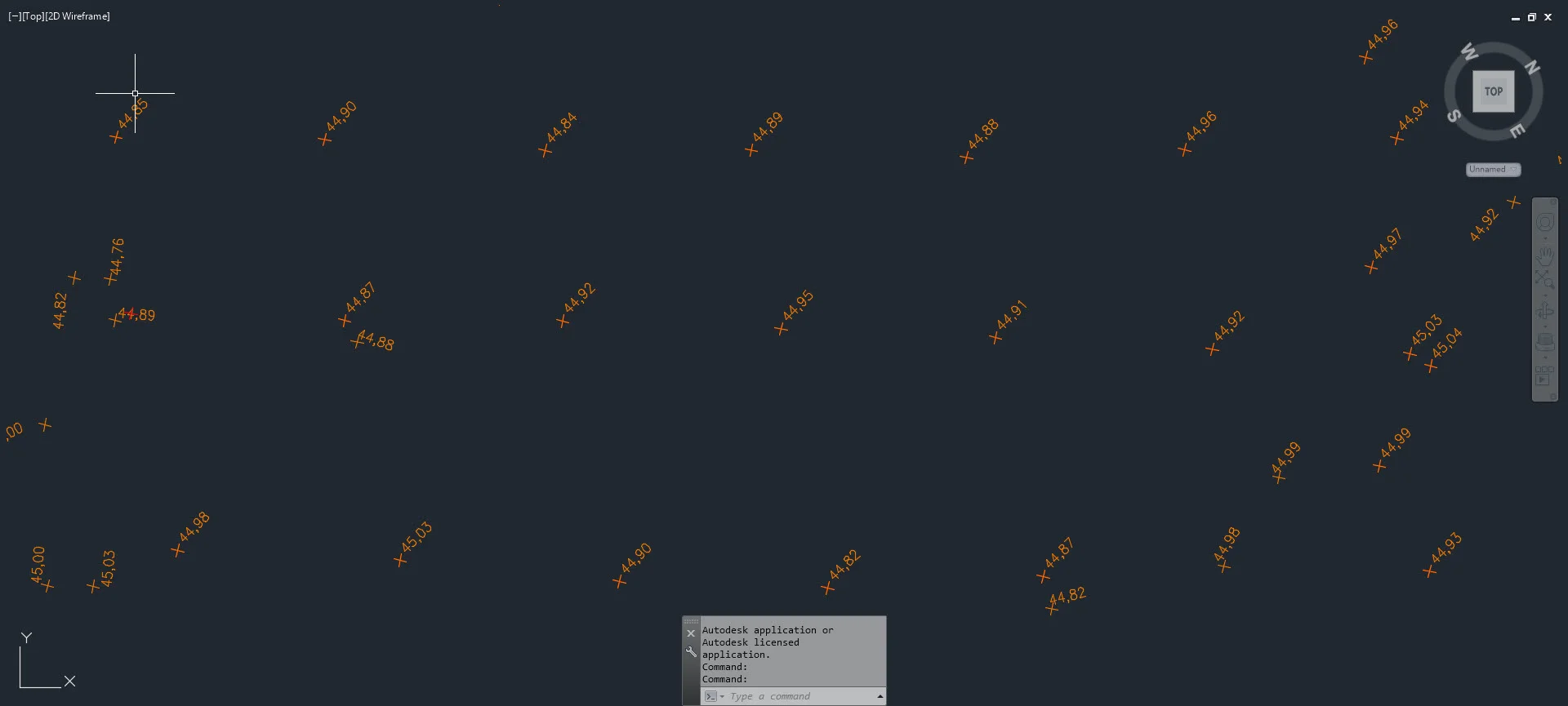

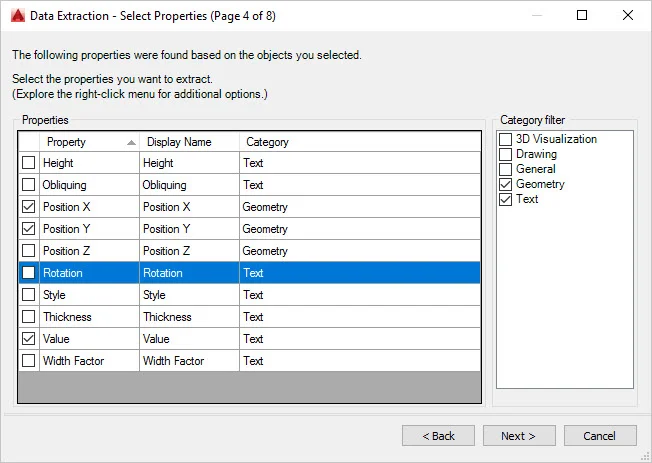

 Le textes sont isolés avant l'extraction de données. Utilisez la fonction "DataExtraction"

Le textes sont isolés avant l'extraction de données. Utilisez la fonction "DataExtraction"

 La valeurs des points est en mètre et le tout est géolocalisé.

La valeurs des points est en mètre et le tout est géolocalisé.



Si vous essayer d'importer le fichier csv à ce moment-là, vous verrez apparaître l'erreur de la "trop grande distance" et toute la topographie sera DÉCALÉE (Un merci à Luc Doucet pour la découverte).

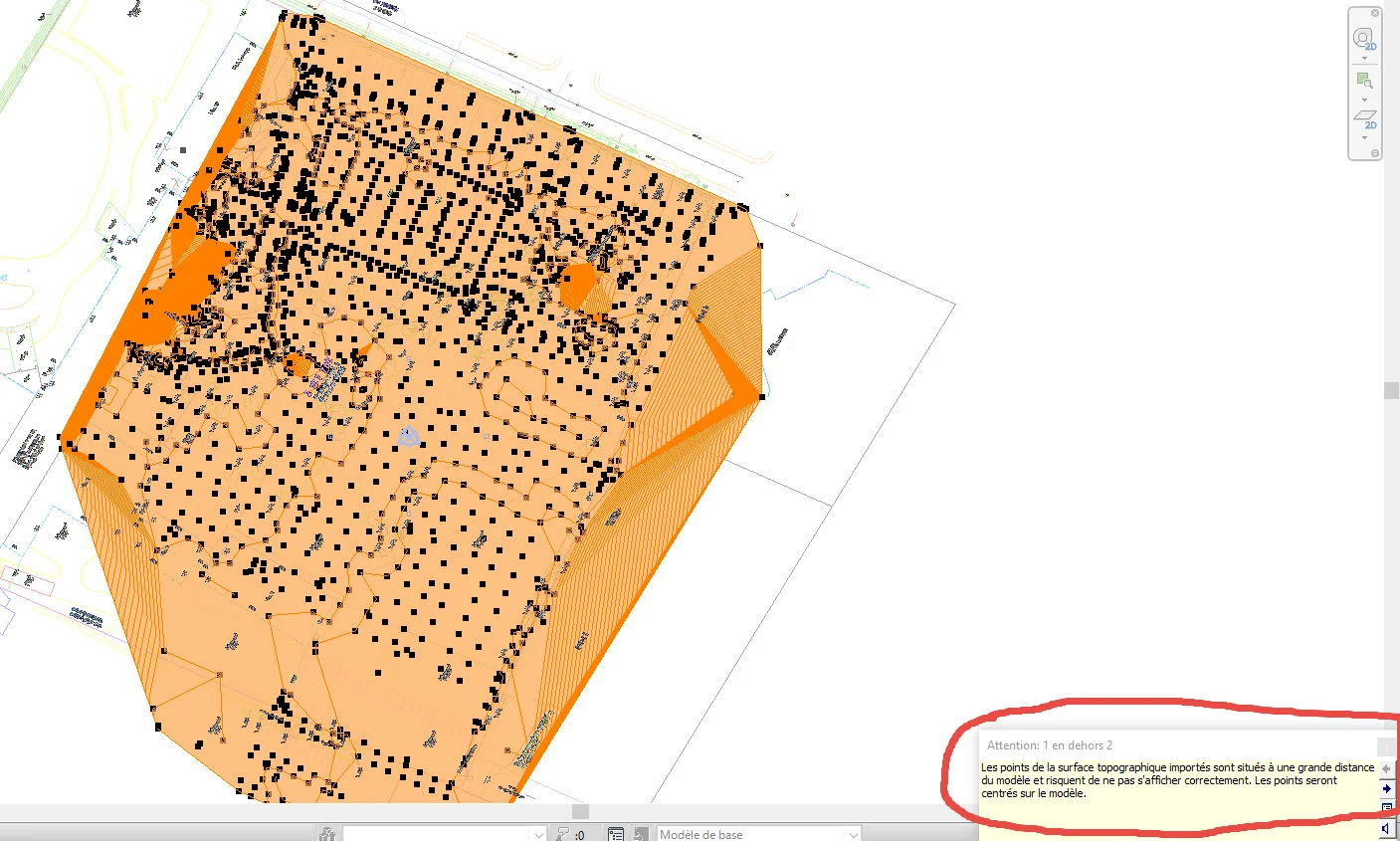

 "Les points de la surface topographique importés sont situés à une grande distance du modèle et risquent de ne pas s'afficher correctement. Les points seront centrés sur le modèle."

"Les points de la surface topographique importés sont situés à une grande distance du modèle et risquent de ne pas s'afficher correctement. Les points seront centrés sur le modèle."



2- ouvrir dans excel et ajouter une ligne 0,0,0. Puis sauvegarder.

3-Dans votre session Revit, importer ces points pour la surface de topographie. Un point semble être exactement sur l'origine de votre projet, mais tous les autres sont loins, très loin. C'est normal, puisque c'est le point 0,0,0 du fichier csv.

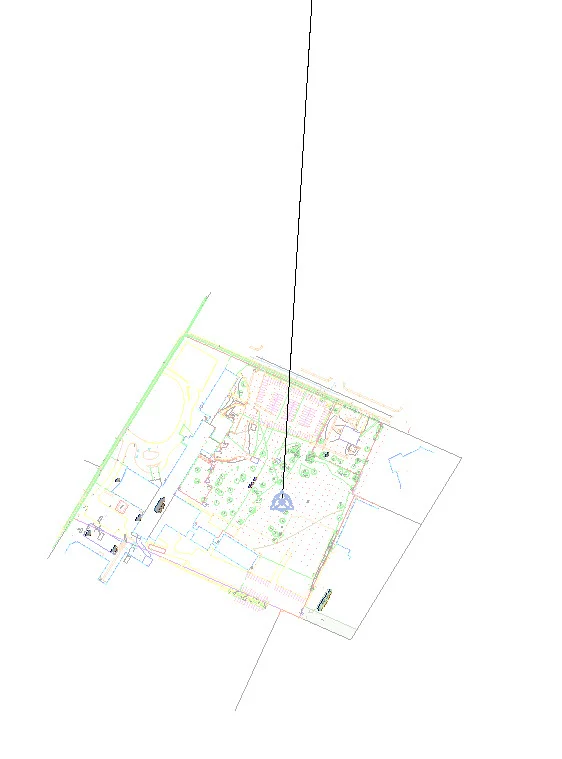

 Le point 0,0,0 est là, le reste des points est hors écran.

Le point 0,0,0 est là, le reste des points est hors écran.

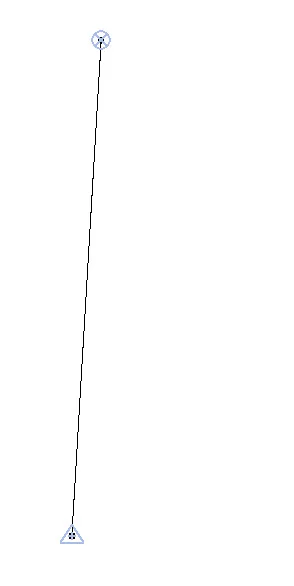

4- Maintenant, importer les coordonnées de l'arpenteur dans votre fichier Revit. Le point d'origine du projet n'a pas bougé mais prend une autre valeur et celui topographique est soudainement très éloigné. c'est normal, votre fichier est maintenant géolocalisé.

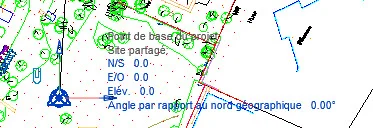

 Avant importation des coordonnées de l'arpenteur.

Avant importation des coordonnées de l'arpenteur.

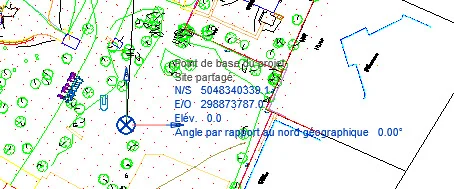

 Après importation des coordonnées de l'arpenteur.

Après importation des coordonnées de l'arpenteur.

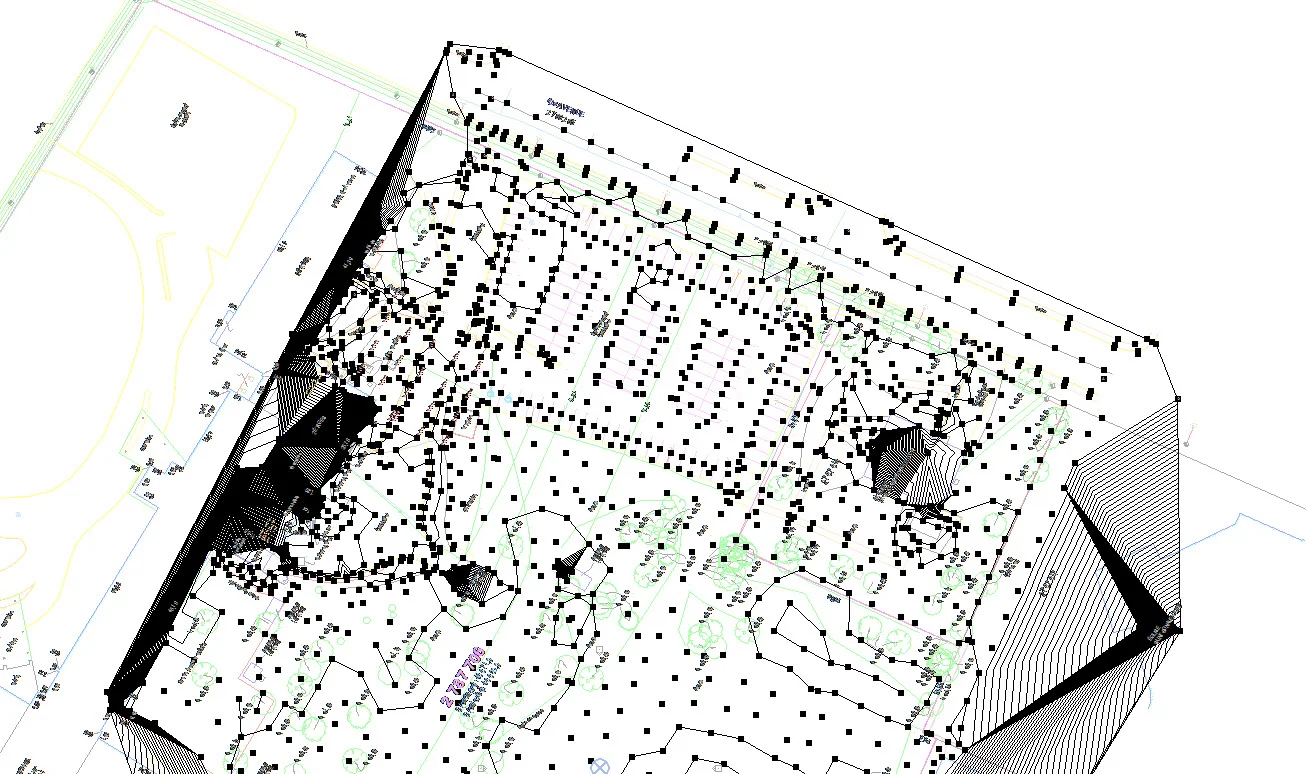

5. Finalement, à l'intérieure de l’éditeur de surface topographique, prendre tous les points puis les bouger du point d'origine projet au point de topographique (le triangle). Puis supprimer le point 0,0,0 de la surface topographique. Le tout arrivera exactement comme il se doit.

 Il y aura probablement des points trop hauts ou trop bas, ce sont des points sporadiques et précis, comme "Dessus Parapet" de l'existant. Supprimez simplement ces points.

Il y aura probablement des points trop hauts ou trop bas, ce sont des points sporadiques et précis, comme "Dessus Parapet" de l'existant. Supprimez simplement ces points.



Note : une chose à ne pas faire, est de tourner le nord du projet avant l'importation des points. Le fichier csv n'a pas cette valeur, donc votre topographie sera mal orientée.
