Le Paramétrage des Familles - Options de visibilité

Le Paramétrage des Familles - Options de visibilité

Parmi tous les paramètres applicables aux familles, je crois que les options de visibilité sont ceux que j'utilise le plus. En effet, ces options peuvent être très utiles et facile à utiliser pour ordonner le graphisme des différentes vues dont nous avons besoin dans un projet.

Par exemple, aujourd'hui quelqu'un m'a demandé de faire un élément de détail d'ancrage de dalle de granit avec et sans "clip". J'ai donc fait cette famille et appliqué un paramètre de visibilité oui/non à la "clip" que je ne veux pas nécessairement voir.

 Création du paramètre de visibilité

Création du paramètre de visibilité

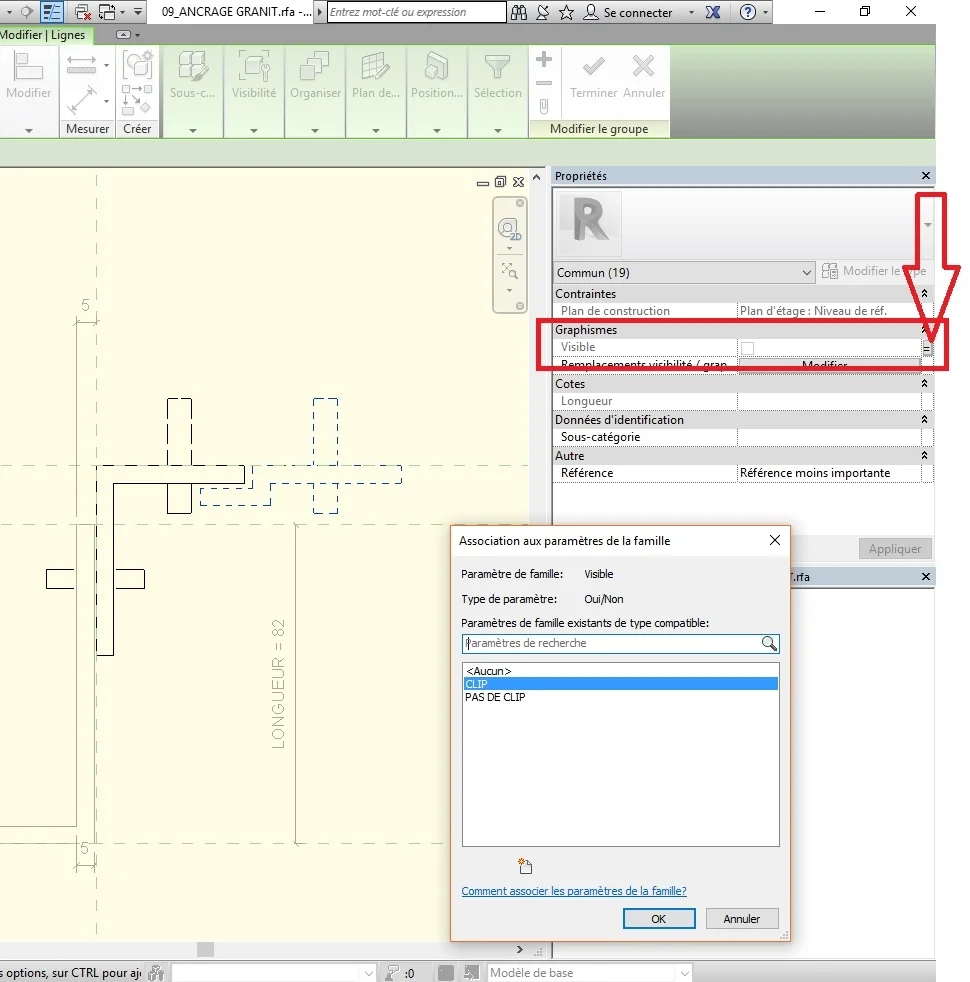

 Appliquer le paramètre de visibilité aux lignes de détail

Appliquer le paramètre de visibilité aux lignes de détail



Introduction d'une nouvelle formule :

Vous voulez cacher un élément quand vous affichez un autre élément?
Utilisez not("PARAMÈTRE SPÉCIFIÉ") comme formule de votre paramètre de visibilité oui/non, Cela décochera le paramètre spécifié lorsque vous cochez le paramètre voulu.

Exemple :
Lorsque la clip est affichée, la première fixation (encadrée en rouge dans les images si-dessous) doit disparaître. J'ai donc appliqué le paramètre "PAS DE CLIP" à la première fixation et appliqué le parametre "CLIP" à la clip et à la deuxième fixation.

 Avant / Après

Avant / Après



Exemples d'autres applications possibles :

  • Zone remplie (Hatch) dans un plan clé
  • Différenciation entre une porte existante et une nouvelle porte en plan
  •  Affichage d'une partie d'un mobilier, par exemple les chaises autour d'une table
  • Affichage d'une paramètre "commentaire" dans une note de démolition ou de coordination
  • Affichage d'un texte dans une famille de bulle de renvoi. Par exemple : SYM. ou TYP.
