Calcul du nombre de personnes (selon le Code de construction du Québec)

Calcul du nombre de personnes (selon le Code de construction du Québec)

Que ce soit pour le nombres et la largeur des issues ou le nombre de toilettes, le calcul du nombre de personnes doit suivre le Code national du bâtiment (au Québec : 3.1.17.1).

Le logiciel Revit permet déjà des calculs de superficies par pièce dès la conception des espaces. Par contre, il n'existe pas de formule prédéterminée dans les paramètres de pièce.

Nous allons y parvenir en 3 étapes. La première étant d’attribuer le ratio surface/occupant par utilisation de l'aire de plancher. Nous allons utiliser la fonction de Table de Valeur (KeySchedule) à l'intérieur de Revit. Ensuite, nous allons créer un paramètre de pièce pour le calcul de la surface réelle/ratio pour obtenir le nombre de personne par pièce. Finalement, un code Python calculera ce nombre et va attribuer la valeur au paramètre.

Pourquoi ne pas simplement faire une formule dans un tableau Revit? L'ajout d'un paramètre avec une formule ne permet pas un étiquetage. Et malgré que l'on essai avec un paramètre partagée, ce dernier ne peux lire un ratio obtenu par un Tableau des valeurs.

Donc la solution avec un script Python sous Dynamo, est beaucoup facile à expliquer et à maintenir à jour.



Merci à Annie-Pierre pour l'aide sur le Code du Bâtiment.

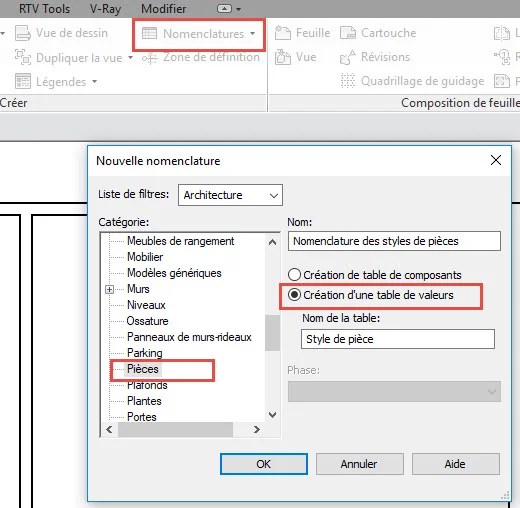

 D'abord, créer une table de valeurs. Fiez-vous au Code pour les ratio.

D'abord, créer une table de valeurs. Fiez-vous au Code pour les ratio.

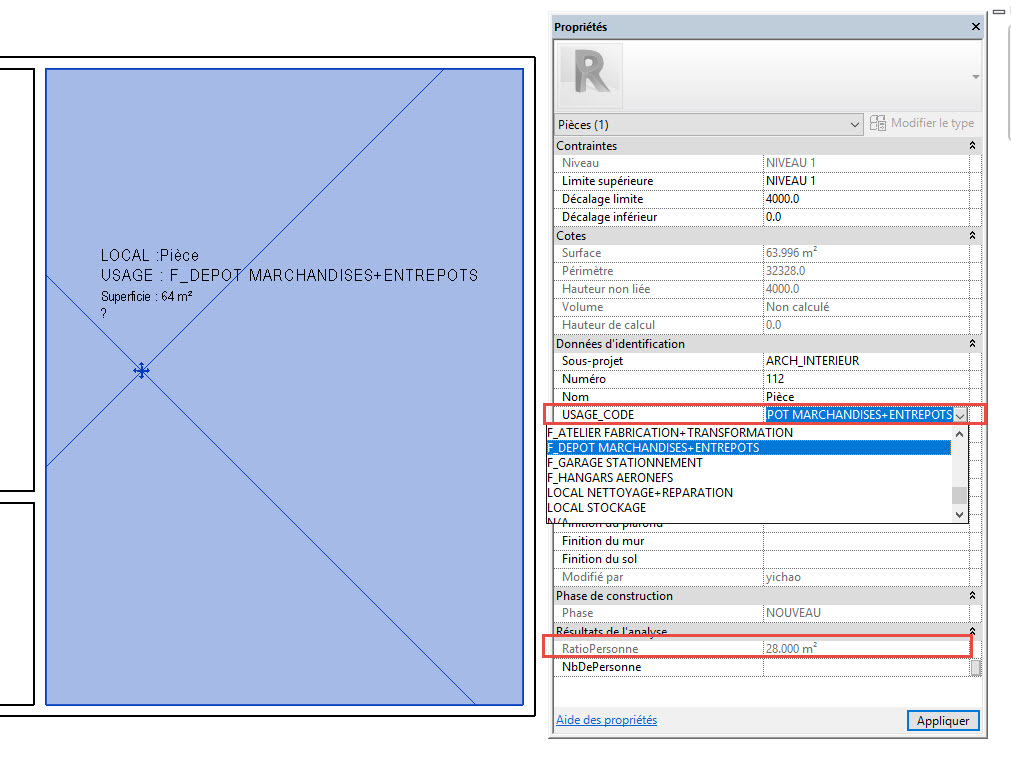

 Chaque pièce peut alors avoir un usage, qui une fois attribué, fixe un ratio.

Chaque pièce peut alors avoir un usage, qui une fois attribué, fixe un ratio.

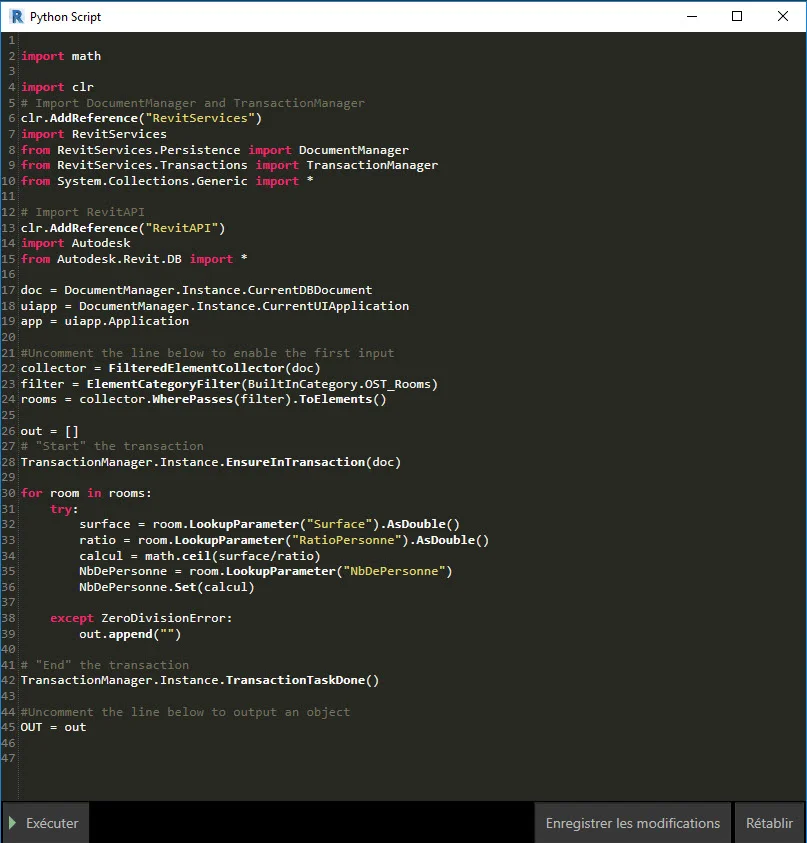

 Ce petit script est relativement simple : nous collectons toutes les pièces, et faisons le calcul une par une pour le nombre de personne.

Ce petit script est relativement simple : nous collectons toutes les pièces, et faisons le calcul une par une pour le nombre de personne.

Une fois cela fait, il suffit d'utiliser DynamoPlayer pour mettre à jour les calculs.
