les NOMENCLATUREs (TABLEAUx)

Sortir des quantités, des prix, des surfaces, des listes de pièces, des listes de type de mur, c'est simple quand tout est modélisé.

Pour créer un nomenclature, il suffit d'un clic droit sur "Nomenclatures/Quantité" dans l'arborescence (Image 01). Pour nos besoin aujourd’hui, nous allons prendre la première option qui est "Nouvelle(s) nomenclature/quantités...". Quand on clique sur cette option, un autre fenêtre s'ouvre pour choisir les paramètres de base de notre tableau.

  1. Il faut d'abord choisir quelle catégorie on veut voir apparaitre dans notre tableau, on peut faire un tableau sur tout ce qui est modélisé dans notre maquette ou même en lien dans une autre maquette. (Image 02 - A)
  2. Ensuite, on choisit quelles phases notre tableau va représenter. Si on choisit Phase 2, tous les éléments construits pendant ET AVANT la phase 2 apparaîtrons. (Vous pourrez toujours filtrer par phase de création au besoin)

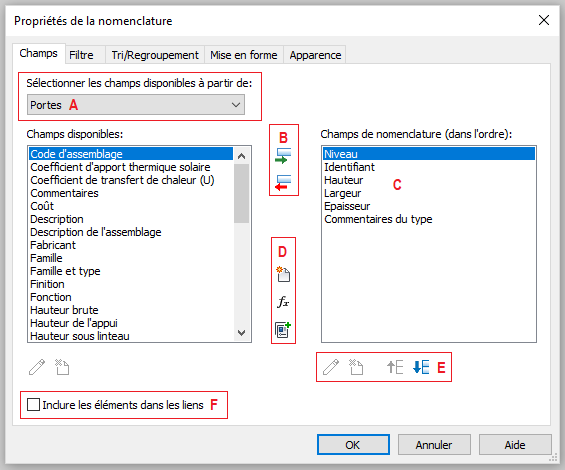

CHAMPS

Les champs du tableau peuvent comporter n'importe quel paramètre des éléments dans notre tableau.
A. Les options des champs disponibles vont varier selon la catégorie que vous avez choisit en créant votre tableau
B. Pour ajouter vos champs, suffit de cliquer sur le symbole avec la flèche verte. Pour en ôter; la flèche rouge.
C. Tous les champs à cet endroit pourrons être utilisés pour filtrer et trier le tableau.
D. Création de champs, formule et parametres. (J'approfondirai ce point dans un autre article sous peu)
E. Pour modifier ou supprimer des champs qu'on aurait créés et contrôler l'ordre des colonnes du tableau.
F. Si vous avez plusieurs maquette pour un seul projet cette option peut être très utile.

tableaux - CHAMPS.png

Filtres

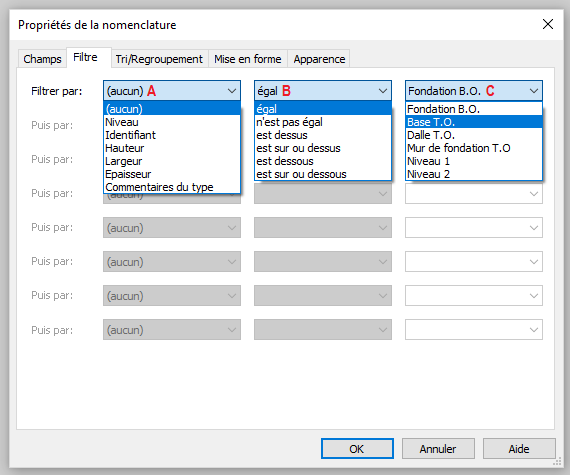

Un peu comme les principes des filtres de gabarit de vue, on peut choisir de faire correspondre a certaines règles les éléments présents dans notre tableau. Si par exemple, j'ai un tableau de porte, je peux choisir d'afficher seulement les portes dont le paramètre "Niveau" (A) est égal (B) à "Base T.O." (C). On peut choisir jusqu'à 8 paramètres de filtre.



TRI/REGROUPEMENT

Les options de tri et de regroupement sont assez simple dans les tableaux.

  1. On peut choisir jusqu'à 4 paramètres pour trier les résultats visible dans notre tableau.
  2. Le tableau peut être trié par n'importe quel paramètres (Croissant ou décroissant)
  3. On peut choisir de cocher "En-tête" ou "Pied de page" (A&B) sur n'importe quel de nos paramètres de tri.
  4. On peut choisir d'afficher (pour les En-têtes, Pied de page et Totaux généraux) le titre, le nombre et les totaux ou le titre et les totaux ou le nombre et les totaux ou les totaux uniquement
  5. On peut séparer nos en-têtes du reste de notre tableau avec la ligne vierge (C)
  6. Les totaux généraux sont utile pour savoir combien d'éléments se trouvent dans notre tableaux. En plus, on peut renommer le titre de notre Total. (D)
  7. On peut voir chaque occurrence (chaque élément) ou on peut regrouper nos occurrences selon nos options de tri. Par exemple si le tableau est seulement trié par niveau (comme montré ci-bas) Toutes les portes sur le niveau 1 seront regroupées. Les champs qui ne sont pas pareil d'une porte à l'autre seront vide et les paramètres commun seront affichés. (Voir Image 02)
    Cette option de regroupement peut etre très utile si on veut appliqué un donnée a plusieur occurences en même temps.

MISE EN FORME

On peut contrôler l'aspect visuel de chacun de nos champs.

  1. Donner un nouveau titre à notre paramètre, choisir son orientation et son alignement
  2. Le format conditionnel est une façon rapide de mettre en surbrillance des éléments en particulier dans notre tableau à l'aide de filtres. On peut même choisir en quelle couleur on veut cette surbrillance et choisir si on veut voir cette condition sur nos feuilles (case cochée ci-bas) ou simplement dans notre tableau pour travailler.
  3. La case "Champs masqué" peut s’avérer très utile si on veut filtrer ou trier notre tableau par un paramètre qu'on ne veut pas nécessairement voir partout dans notre tableau. Par exemple, si on choisi d'afficher l'en-tête du niveau dans nos tri (comme vu plus haut), on peut quand même masquer le champs, ce qui laissera l'en-tête mais cachera la colonne "Niveau". (Voir Image 02)

APPARENCE

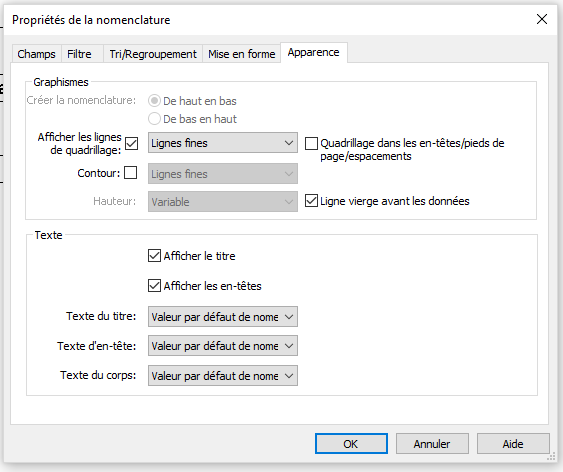

Je n'en dirai pas autant sur cette option mais sachez qu'elle existe! On peut choisir l'apparence des lignes,  des cases, du titre et des en-têtes. Allez essayer un peu!

utilités

  • Tableaux de portes
  • Tableaux de quantités de mobilier & Recensement par pièce (Lien de l'article)
  • Tableaux des matériaux
  • Tableaux de quantité
