Revit pour les concepteurs

Revit pour les concepteurs

Tout le monde sait que Revit n’est pas un outil très fluide lors d’un démarrage de projet. La plupart des concepteurs sont encore au stade de l’esquisse à la main ou de modélisation volumétrique sur Sketchup ou autres outils qui n’ont pas trop de contraintes.

Bien sûr on peut faire des volumes, des pièces et séparations de pièces avec Revit. Par contre c’est moins pratique quand tout va très vite (avec beaucoup d’options) et que les données doivent être réutilisées jusqu’en exécution.

Solution? Une approche mixte entre volumétries Revit, données Excel et de script (Dynamo ou C#)

Nous allons voir le processus en 5 étapes :

  1. Formatage des données

  2. Création de famille de volumes

  3. Transfert des données vers les volumes

  4. Conception avec les volumes

  5. Création de pièces, cloisons et transfert d’information des volumes vers les pièces


1.Formatage des données

Un exemple de programme fonctionnel qui peut rapidement devenir complexe.

Un exemple de programme fonctionnel qui peut rapidement devenir complexe.

Il n’y a pas de tableaux identiques, alors il est préférable de formater l’informations utiles en tableau simple. Ceci a aussi l’avantage de faciliter les scripts et de les rendre réutilisables sur d’autres projets.

Pour notre exemple, les noms de pièces, leurs numéros et les superficies projetées seront utilisés. Le principe reste le même pour inclure tous les paramètres désirés.

2. Création de famille de volumes

Un simple rectangle ou une forme en L suffira. Note que vous pouvez aussi utiliser des volumes in situ, mais il est conseillé de le faire seulement pour des cas particuliers.

3. Transfert des données vers les volumes

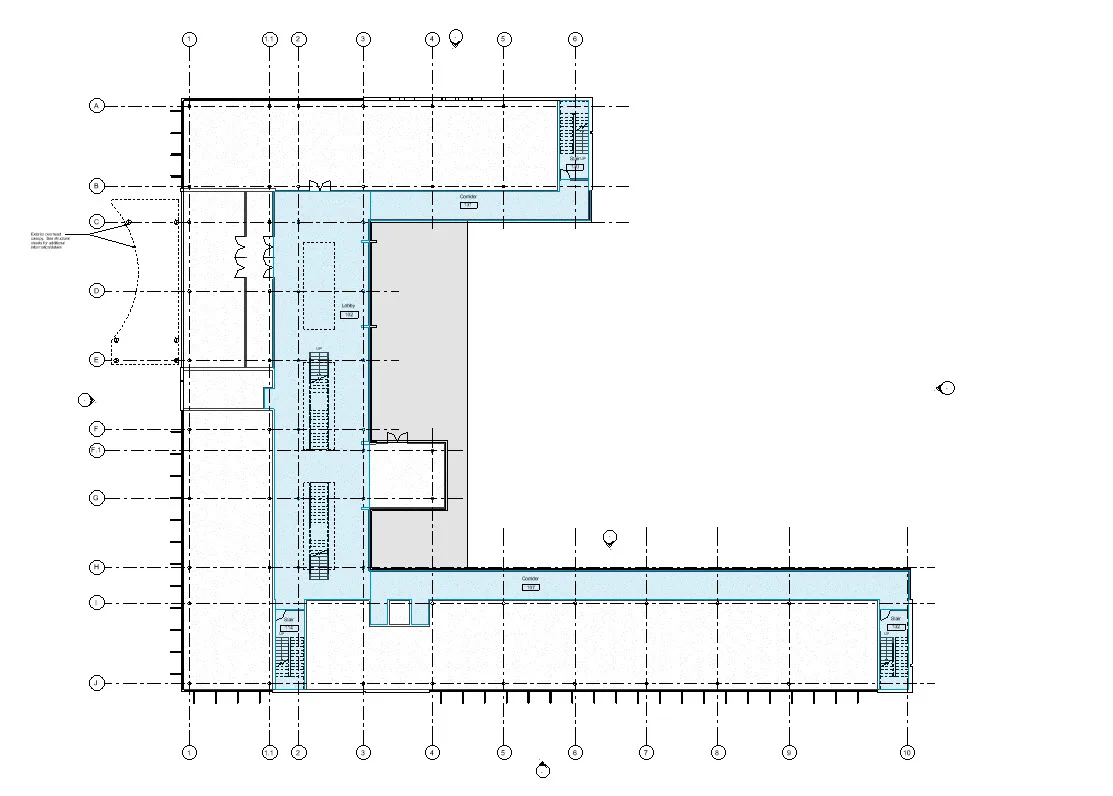

Prenons un projet fictif (celui de Revit par défaut) où il y a un base building et que l’on doit réaménager l’intérieur.

Nous allons réaménager le RDC avec les pièces du tableau simplifié en point 1.

La vidéo montre le transfert de données Excel vers des instances (volumes) Revit, ce qui est assez “basique” comme manœuvre (Get & Set parameter by name and value). L'explication du développement des nodes Dynamo sera pour une autre fois.

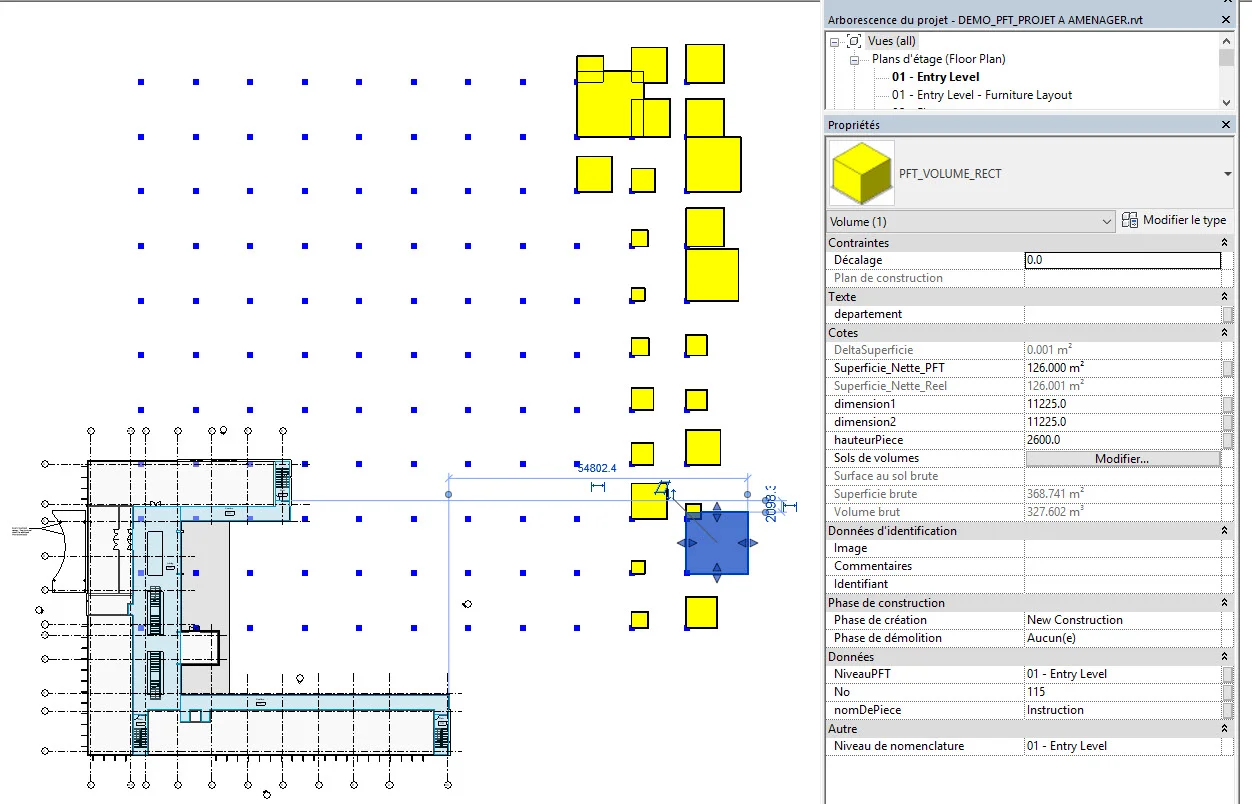

Le résultat du script place des volumes avec superficies et autres données qui correspondent au tableau Excel. Notez aussi l’ajout d’un paramètre DeltaSuperficie qui montre la différence entre la superficie réel et celle prévue.

4. Conception avec les volumes

C’est à cette étape que les concepteurs commencerons à faire des plans de blocage ou des options d’aménagement.

Les volumes sont facile à manipuler et ont aussi une “Épaisseur” de 150mm par défaut.

5. Création de pièces, cloisons et transfert d’information des volumes vers les pièces

Une fois le/les concepts validés, nous pouvons alors transférer ces volumes en cloisons et pièce.

Cette étape va tout de même créer un type de warning : des cloisons peuvent se superposées. Une étape de control qualité sera alors nécessaire…

OU vous trouvez un programmeur qui remplacera cette étape, tout en évitant la superposition des cloisons et en bonus avec bouton dans le menu de Revit (Merci à Emanuel Favreau qui fait des miracles avec C# !).

Sur un grand projet ça devient rapidement un avantage!

Création de plus de 1000 volumes avec les données. Imaginez faire cela à la main.
