Dans un projet où l’informations est cruciales, il y a souvent des tâches qui sont récurrentes et chronophages. Par exemple, vérifier les coordonnées des maquettes afin qui partagent tous les mêmes informations.

En début de projet, on demande à tous les intervenants d’utiliser la maquette de Site (qui inclut le plan d’arpenteur) pour acquérir les coordonnées de projet et de site, mais il arrive souvent que les méthodes varient et que l’on doit quand même vérifier les données. Ce qui implique d’ouvrir les maquettes une par une ou passer par un plugin.

Ne serait-il pas pratique d’ouvrir seulement notre projet et d’avoir une liste des coordonnées de toutes les autres maquettes liées?

Dans ce tutoriel en 3 parties, nous allons voir :

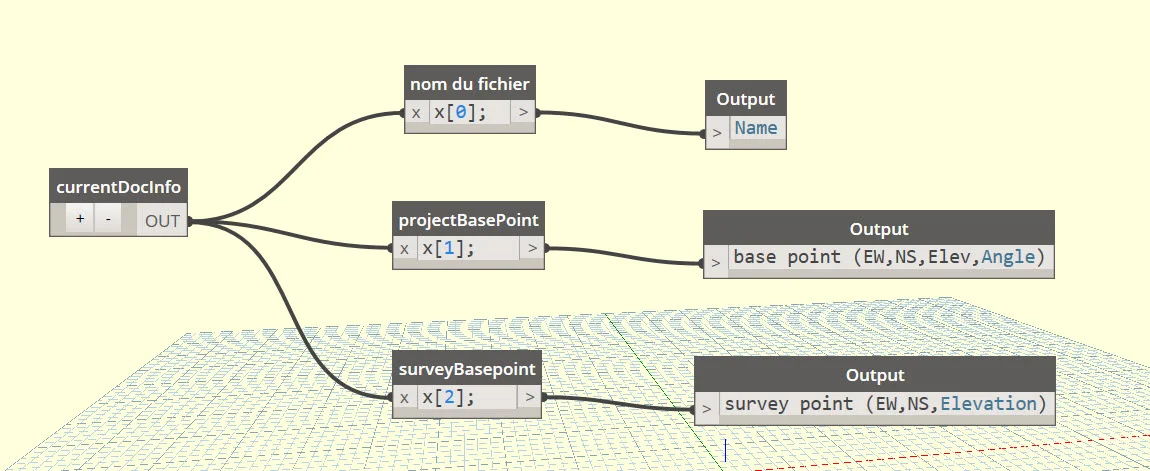

  1. Comment accéder aux informations d’un document (le fichier actif) et ses coordonnées.

  2. Comment accéder aux liens Revit du projet actif.

  3. exporter toutes ces informations dans une fiche Excel.

Nous allons utiliser Revit 2018 et Dynamo 2.0. L’ìdée est de comprendre COMMENT accéder aux informations, sans utiliser de package ou de plugin.

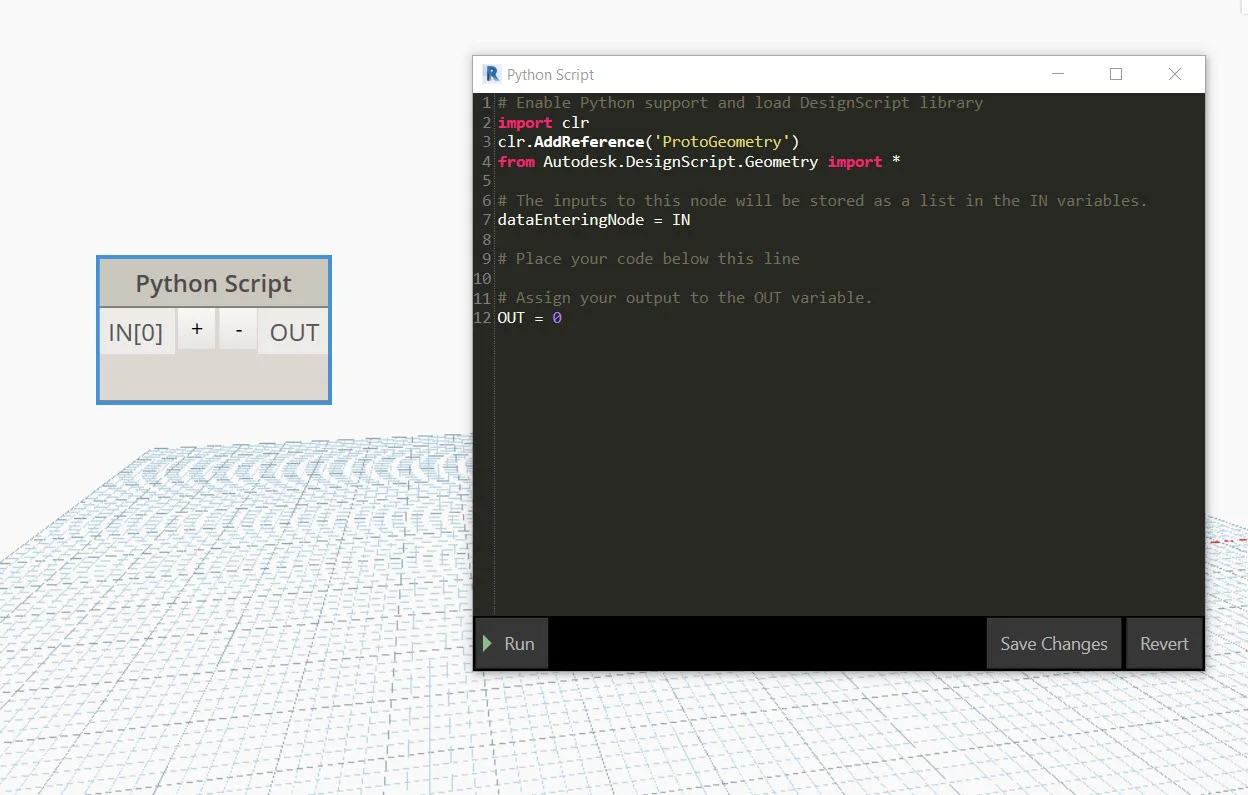

Commencez par ouvrir un projet et un node Python à l’intérieur de Dynamo.

Il y déjà quelques lignes de code…effaçons les, puisque vous allez tapez vous même.

Il y déjà quelques lignes de code…effaçons les, puisque vous allez tapez vous même.

Vous pouvez ensuite retapez ces lignes, les explications sont en # en gris.


Avec cela vous serez aussi en mesure de coder pour sortir les coordonnées de topographie (survey base point). Je vous laisse cherchez.

suite à la partie 2.
