Control qualité : Coordonnées de projet et partagées des maquettes Revit (partie 3)

Control qualité : Coordonnées de projet et partagées des maquettes Revit (partie 3)

(voir étapes 1 et 2 afin de pouvoir suivre)

Maintenant tout ce qui reste à faire c’est de sortir ces données dans un tableaux Excel.



Ci-dessus le graph sur Dynamo

L’étape 1 nous a permis de créer un nœud pour le document actif et l’étape 2 pour les documents en lien (points 1 et 2 ci-dessus).

Au point 3, nous insérons les noms de chaque fichier en commençant par le document actif et suivit par ses liens.



Voici la liste des noms de fichiers Revit

Voici la liste des noms de fichiers Revit

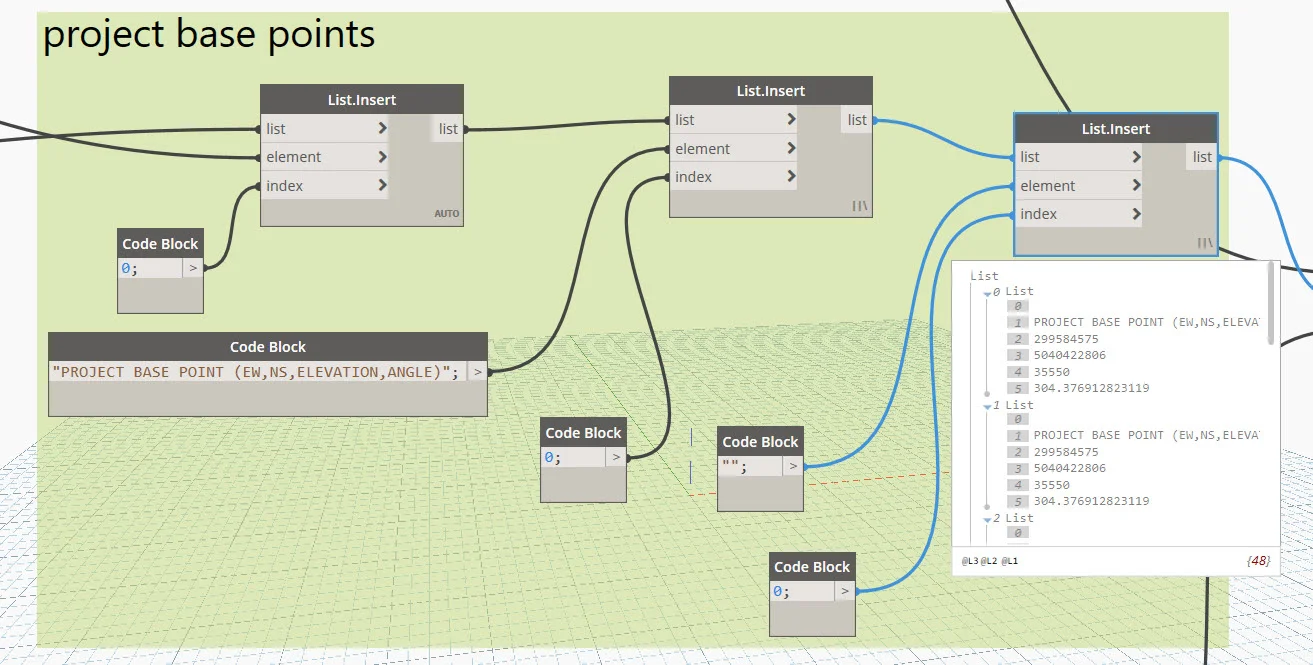

Par la suite, on classe les données des points de base de projet dans le même ordre que les noms de fichiers.

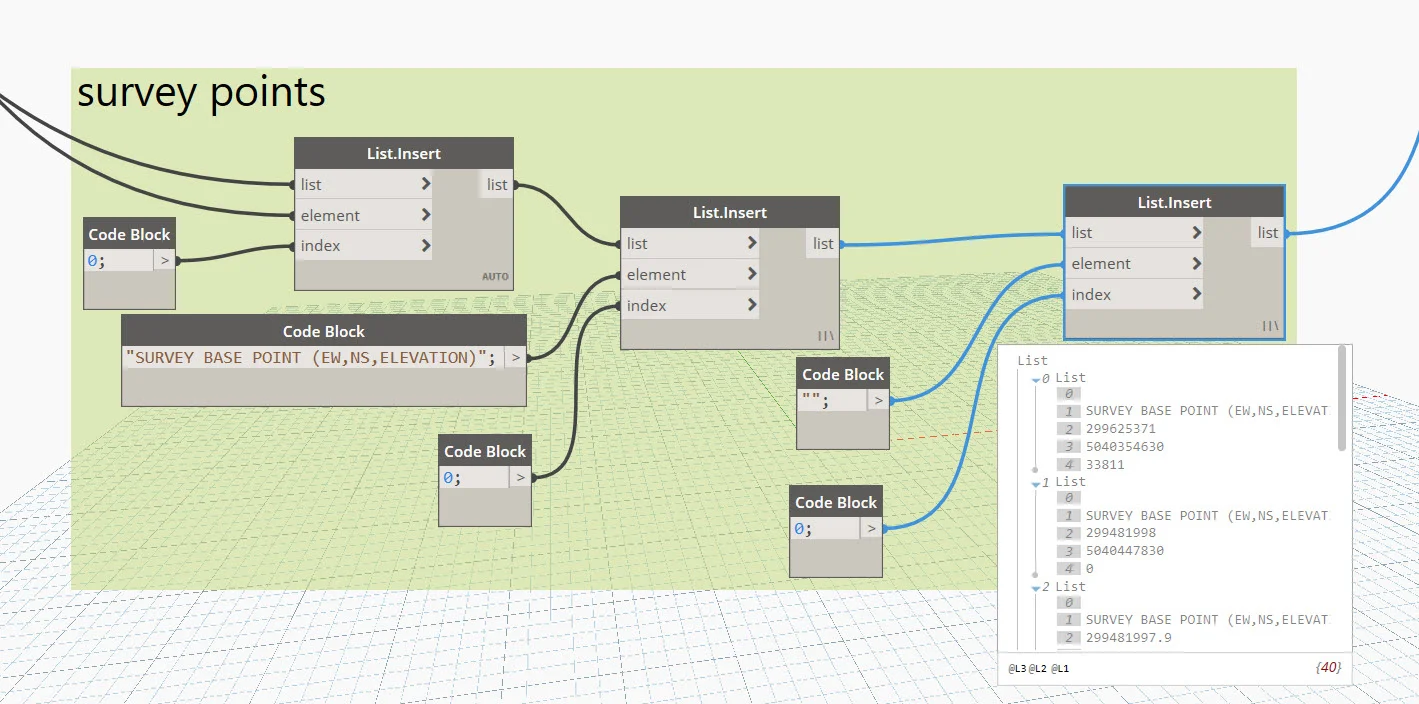

On fait de même pour les points de topographies.

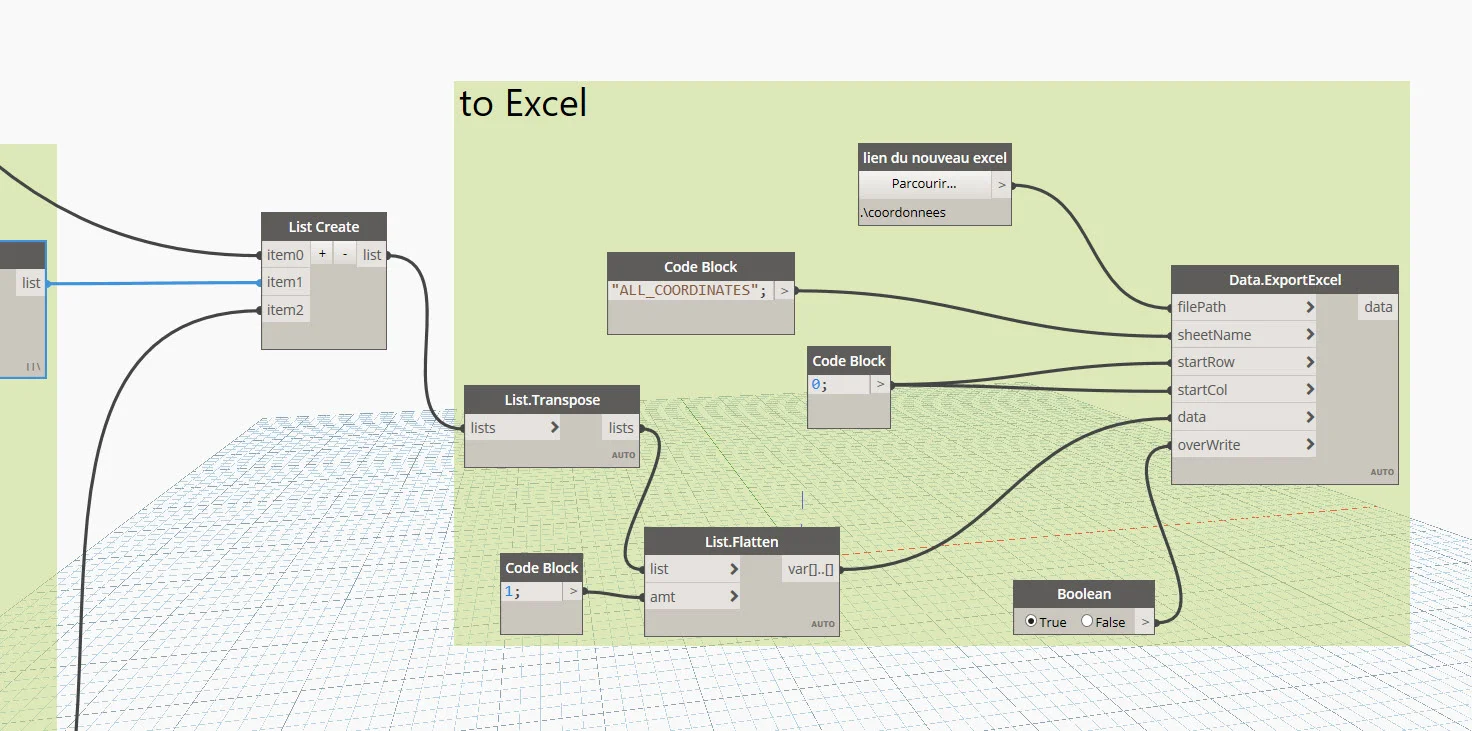

Et on termine avec la création du fichier Excel (Une transposition des données est nécessaire pour avoir les données en rangées vs colonnes).

Le résultat de tout ce travail…

Toutes les coordonnées en un coup d’oeil.

Toutes les coordonnées en un coup d’oeil.

Maintenant que vous savez comment extraire des données d’un document et de ses liens, de créer vos propres nœuds et de transférer cela sur un fichier Excel, la recette est sensiblement la même pour toutes extractions!
